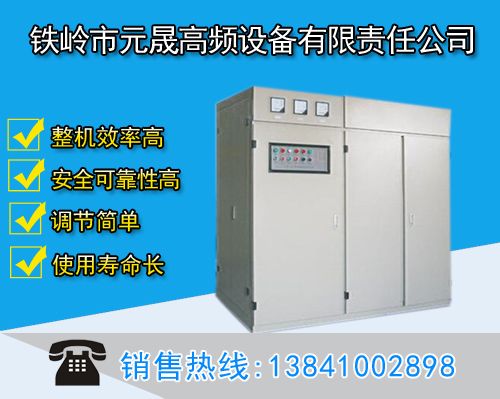

可控硅中頻感應加熱設備由可控硅中頻電源、諧振槽路、循環軟水冷卻系統、操作臺（可選）、自控系統（可選）等部分組成。

可控硅中頻感應加熱設備的結構特點：

1、整流開關柜和逆變輸出柜一體化設計，結構緊湊體積小。

2、電源網側功率因數≥0.92；對于大功率電源采用12脈波晶閘管整流，直流電壓高、    網側諧波電流小。

3、高標準電磁兼容設計，電磁輻射滿足國家標準；密閉機箱設計，滿足用戶現場苛刻環境要求。

4、逆變橋采用功率單元疊加方式完成功率合成，方便安裝與維修。

可控硅中頻感應加熱電源采用交－直－交變頻電源結構。感應加熱電源的整流器采用三相晶閘管整流，對于大功率電源設備可采用12脈波晶閘管整流，以提高電源功率等級、減小網側諧波電流；逆變器采用高壓大功率高速晶閘管模塊構成逆變功率單元，通過逆變功率單元的疊加實現大功率輸出；諧振槽路采用并聯諧振，依據不同的負載加熱情況可以選擇純并聯、倍壓或變壓器輸出方式。
